UVC-LED's in water behandeling

Voor toepassingen die continu bedrijf vereisen, zijn de huidige UV-C LED-systemen aanzienlijk minder energie-efficiënt dan lagedruk-UV-lampen. Dit resulteert in hogere operationele kosten (OpEx). Commercieel verkrijgbare UV-C LED’s bereiken doorgaans een wall-plug efficiency van ongeveer 2–8%, tegenover circa 30–40% voor moderne lagedruk-UV-lampen. Hierdoor is aanzienlijk meer elektrische energie nodig om een vergelijkbare hoeveelheid UV-C-output te genereren.

De mogelijkheid om LED’s direct in en uit te schakelen kan dit nadeel gedeeltelijk compenseren bij toepassingen met onderbroken en laag gebruik zoals point-of-use kranen, waterdispensers en bepaalde huishoudelijke apparaten. Bij continu werkende gemeentelijke, industriële, tuinbouw- of aquacultuur toepassingen speelt dit operationele voordeel geen rol. Energieprestaties moeten daarom altijd worden vergeleken onder gelijkwaardige bedrijfsomstandigheden en voor de specifieke toepassing.

Het relatief lage optische uitgangsvermogen van UV-C LED’s beperkt de systeemcapaciteit. Het optische vermogen van een individuele UV-C LED is nog steeds relatief laag in vergelijking met conventionele UV-lampen. Commercieel verkrijgbare componenten leveren doorgaans ongeveer 0,01–0,4 W UV-output per LED. Bij kleine systemen en lage debieten is dit minder problematisch, omdat slechts een beperkte hoeveelheid UV-vermogen nodig is. Toepassingen met een hoge capaciteit vereisen echter een aanzienlijk hoger totaal UV-vermogen. Dit kan gedeeltelijk worden opgevangen door grote aantallen LED’s in arrays te combineren, maar hierdoor nemen ook de aanschaf- en vervangingskosten en de complexiteit toe.

De geleverde UV-dosis is afhankelijk van zowel de UV-C-intensiteit als de blootstellingstijd: UV-dosis = UV-C-intensiteit × blootstellingstijd. Wanneer de beschikbare intensiteit lager is, zijn langere blootstellingstijden of meer LED’s nodig om dezelfde UV-dosis te bereiken. Voor grootschalige waterdesinfectiesystemen kan dit betekenen dat honderden, duizenden of mogelijk tienduizenden LED’s moeten worden geïntegreerd, samen met driver-elektronica, koelsystemen en monitoringcomponenten. Dit vergroot de systeemomvang, investeringskosten en technische complexiteit. UV-C LED’s zijn daarom momenteel aanzienlijk beter geschikt voor toepassingen met lage debieten en point-of-use toepassingen dan voor waterbehandelingsinstallaties met zeer hoge debieten.

UV-C LED’s produceren UV-licht zonder kwik, waardoor het gebruik van deze gevaarlijke stof in de UV-bron wordt vermeden. In lagedruk-UV-lampen is het kwik tijdens normaal gebruik ingesloten, maar aan het einde van de levensduur blijven correcte inzameling en gespecialiseerde recycling essentieel.

De milieu-impact moet echter niet uitsluitend worden beoordeeld op basis van de hoeveelheid kwik in de UV-bron. Een hoger elektriciteitsverbruik veroorzaakt ook indirecte emissies, waaronder kwikemissies wanneer fossiele brandstoffen – met name steenkool – onderdeel zijn van de elektriciteitsmix. Een zinvolle vergelijking vereist daarom een volledige levenscyclusanalyse voor de specifieke toepassing, waarbij onder andere materiaalgebruik, energieverbruik, levensduur, vervangingsbehoefte en verwerking aan het einde van de levensduur worden meegenomen.

UV-C LED’s bevatten complexe halfgeleidermaterialen, waaronder aluminium-galliumnitride, gallium, indium en andere metalen. Het terugwinnen van deze materialen uit afgedankte LED-producten is technisch uitdagend, omdat ze zijn geïntegreerd in kleine elektronische componenten die uit meerdere materialen bestaan. Het vervangen van individuele LED’s in het veld is doorgaans niet praktisch. Onderhoud vindt daarom meestal plaats op module- of printplaatniveau. Wanneer LED’s defect raken, moeten complete elektronische modules worden vervangen, wat bijdraagt aan de hoeveelheid elektronisch afval. In tegenstelling tot kwiklampen bestaat er momenteel geen breed toegepast gesloten recyclingsysteem of betrouwbare EU-recyclinggraad specifiek voor UV-C LED’s.

Thermisch management blijft een belangrijke uitdaging voor UV-C LED-systemen. Meer dan 90% van de toegevoerde energie wordt omgezet in warmte, die via specifieke koellichamen en koeloplossingen aan de achterzijde van de halfgeleiderchip moet worden afgevoerd. Conventionele UV-lampen worden doorgaans in kwartsglazen hulzen direct in de waterstroom geplaatst. Hun thermische belasting kan daardoor relatief eenvoudig aan het omringende water worden overgedragen.

UV-C LED-systemen vereisen een ander thermisch concept. De warmte ontstaat voornamelijk aan de achterzijde van de halfgeleiderchip en moet via de LED-behuizing, printplaat en het koellichaam worden afgevoerd.

De huidige UV-C LED’s zijn bijzonder gevoelig voor bedrijfstemperatuur en thermische belasting. Onvoldoende koeling versnelt de afname van de UV-output en kan de levensduur verkorten. Dit leidt tot extra complexiteit, ruimtebeslag en energieverbruik, met name bij toepassingen met een hoog vermogen of continue waterbehandeling. Gegevens in datasheets van leveranciers weerspiegelen niet altijd de omstandigheden in de praktijk, waar continu gebruik, omgevingstemperatuur en het ontwerp van de koeling een aanzienlijke invloed kunnen hebben op de UV-output en veroudering. (Bron: bijdragen aan de openbare RoHS-consultatie)

e validatie van een UV-systeem is reactorspecifiek: de reactor, UV-bron, monitoring, hydraulica en regelstrategie moeten gezamenlijk aantonen dat de vereiste UV-dosis wordt geleverd. UV-C LED’s zijn geen één-op-éénvervanging voor conventionele lampen, omdat hun gerichte stralingspatroon, thermische eigenschappen en veroudering invloed hebben op de dosisverdeling. Het vervangen van een lampsysteem door LED’s vereist daarom een volledig nieuw ontwerp en een nieuwe validatie op basis van biodosimetrie – niet slechts het vervangen van een component.

DIN 19294-5 is bedoeld om prestatie-eisen, validatieprocedures en criteria voor de vergelijkbaarheid van UV-LED-systemen vast te leggen. Deze ontwikkeling is een belangrijke stap, maar betekent op zichzelf niet dat technisch gelijkwaardige en breed gevalideerde LED-oplossingen al beschikbaar zijn voor alle waterbehandelingstoepassingen. Fabrikanten moeten individuele systemen ontwikkelen, testen en valideren, waarna acceptatie volgens Europese normen en praktijkervaring moeten volgen. Dit is een meerjarig proces voordat breed bewezen en gevalideerde LED-systemen beschikbaar zijn voor grotere toepassingen met continue waterstromen.

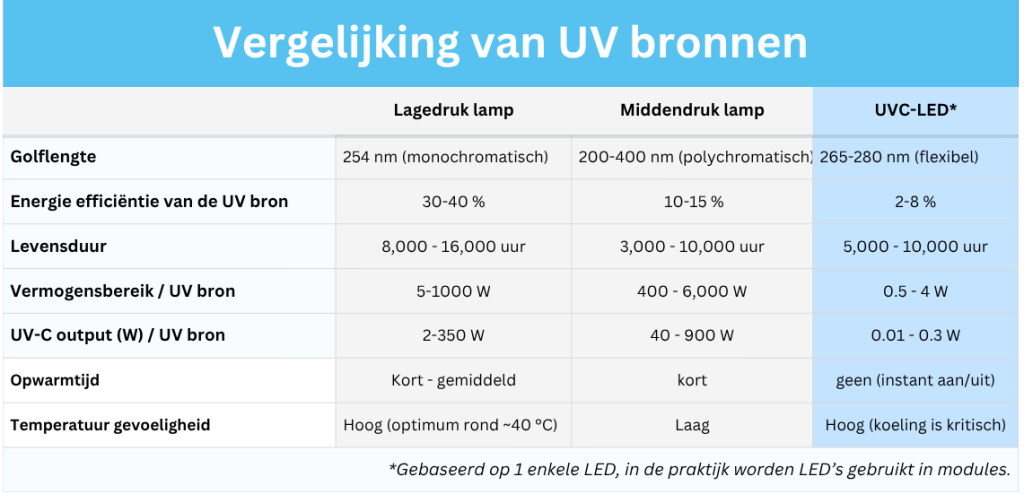

Bij het beoordelen van UV-bronnen is het belangrijk om complete systemen te vergelijken onder gelijkwaardige bedrijfsomstandigheden en binnen de toepassing waarin ze daadwerkelijk worden gebruikt. UV-C LED’s kunnen duidelijke voordelen bieden bij toepassingen met lage debieten  waarbij UV met tussenpozen wordt gebruikt. Omdat LED’s direct kunnen worden in- en uitgeschakeld, wordt alleen elektriciteit verbruikt wanneer behandeling nodig is. Bij toepassingen zoals point-of-use waterbehandeling of waterdispensers kan dit het aantal bedrijfsuren en daarmee het totale elektriciteitsverbruik aanzienlijk verminderen.

Lagedruk-UV-systemen zijn over het algemeen energie-efficiënter voor toepassingen waarbij continue desinfectie vereist is. Moderne systemen kunnen bovendien het UV-vermogen aanpassen aan de bedrijfsomstandigheden, waardoor onnodig energieverbruik wordt verminderd terwijl de vereiste gevalideerde UV-dosis behouden blijft.
